Blindstopfen rund Metall (Metrisches Gewinde)

Produktdetails

■ Charakteristik:
● Material: Messing vernickelt.
● Metrische Gewinde: In Übereinstimmung mit der Norm EN60423.
● Standardfarben: Metallisches Silber.
● Schutzart: Bis IP54.
● Schutzart: Bis IP68 (Montieren sie die Dichtungsring auf die ebene Oberfläche).
● Temperaturbereich: Statische: -40℃ bis 100 ℃, kurzfristig: 120℃. dynamisch: -20℃ bis 80℃, kurzfristig: 100℃.
■ Anwendungen:
Zum Abdichten der Löcher gegen das Eindringen von Staub, Wasser, aber montieren sie die Sicherungsmuttern zum Abdichten der Löcher ohne Gewinde.
■ Technische Spezifikationen:

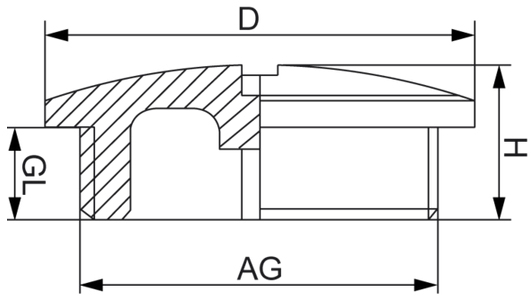

Gewinde	AG (mm)	Lochdurchmesser (mm)	GL (mm)	H (mm)	D (mm)
M12*1.5	12	12.2	5	8	14
M14*1.5	14	14.2	6	9	16
M16*1.5	16	16.2	6	9	18
M18*1.5	18	18.2	6	9	20
M20*1.5	20	20.2	6.5	9.5	22
M22*1.5	22	22.2	6.5	9.5	24
M24*1.5	24	24.2	6.5	11	26
M25*1.5	25	25.2	7	11	28
M27*1.5	27	27.2	7	11	30
M30*1.5	30	30.2	7	11	33
M32*1.5	32	32.2	8	12	35
M33*1.5	33	33.2	8	12	36
M36*1.5	36	36.2	8	12	40
M40*1.5	40	40.2	9	13	44
M42*1.5	42	42.2	9	13	46
M44*1.5	44	44.2	9	13	48
M48*1.5	48	48.2	9	14	52
M50*1.5	50	50.2	9	15	54
M56*1.5	56	56.2	9	15	60
M63*1.5	63	63.2	10	16	67
M64*1.5	64	64.2	10	16	68
M72*2	72	72.2	12	19	77
M75*2	75	75.2	12	19	80
M76*2	76	76.2	12	19	81
M80*2	80	80.2	14	22	88
M90*2	90	90.2	15	23	100
M100*2	100	100.2	16	24	110
M110*2	110	110.2	18	26.5	120
