■ Charakteristik:

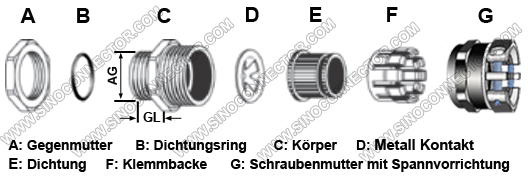

● Schraubenmutter mit Spannvorrichtung, Gegenmutter und Körper: Messing vernickelt.
● Klemmbacke: UL erprobtes Nylon 66, 94V-2 (94V-0 auf Anfrage).
● Dichtungsring und Dichtung: ölbeständigen NBR (wetterbeständige EPDM, Naturkautschuk oder Silikon auf Anfrage).
● Metrisches Gewinde: In übereinstimmung mit der Norm EN60423.
● Standardfarben: Metallisches Silber.
● Schutzart: Bis IP68 (montieren Sie den Dichtungsring im angegebenen Klemmbereich).
● Temperaturbereich: Statische: -40℃ bis 100 ℃, kurzfristig: 120℃. dynamisch: -20℃ bis 80℃, kurzfristig: 100℃.
● Funktion: Entworfen mit Doppelverriegelung Spannvorrichtung, es können Kabel sicher zu befestigen um Lockerheit zu verhindern, und bieten zusätzlichen Widerstand herausziehen und Schutz von Kabeln ohne Beschädigung.
● Methode der Nutzung: Montieren die Verschraubung an das vorgebohrte Loch des Bedienfelds und mit der Gegenmutter befestigen. Die Kabel durch den Dichtung stecken und danach versiegeln die Kabel in Position zu halten.
■ Anwendungen:
EMC-Kabelverschraubungen messing mit Zugentlastung und Knickschutzspirale zur Vermeidung von Kabelschäden beim Auftreten von Zugkräften. Zur Kabel und Leitungen mit und ohne Innenmantel geeignet; Ebenfalls geeignet zur Weiterführung des Leitungsschirms zu einem anderen Anschluss; Niederohmiger Schirmkontakt, optimaler EMV-Schutz; hochleitfähige, flexible EMV-Kontaktfeder, dadurch einfache Installation verschiedener Schirmdurchmesser. Zur EMV-gerechten Erdung des Cu-Schirmgeflechts, oder bei Leitungen mit Cu-Wellenmantel in den Bereichen Elektro und Elektronik Technologien, Mess-Steuer- und Regeltechnik, Telekommunikations, Maschinen- und Anlagenbau, Automatisierungs, Wireless-Netzwerk, Netzteile, Schalter, Anschlussdosen, überwachungskameras, Pflanzen Technik, usw.
■ Technische Spezifikationen:
|
Gewinde |
Kabelklemmbereich |
AG |
Lochdurchmesser |
GL |
H |
Schraubenschlüssel |
|
|
Min. (mm) |
Max. (mm) |
||||||
|
M12*1.5 |
3 |
6.5 |
12 |
12.2 |
10 | 25 |
14 |
|
M12*1.5 |
4 |
8 |
12 |
12.2 |
10 | 27 |
17 |
|
M14*1.5 |
4 |
8 |
14 |
14.2 |
10 | 27 |
17 |
|
M16*1.5 |
4 |
8 |
16 |
16.2 |
10 | 27 |
17 |
|
M16*1.5 |
5 |
10 |
16 |
16.2 |
10 | 29 |
20 |
|
M18*1.5 |
5 |
10 |
18 |
18.2 |
10 | 29 |
20 |
|
M20*1.5 |
6 |
12 |
20 |
20.2 |
10 | 31 |
22 |
|
M20*1.5 |
10 |
14 |
20 |
20.2 |
10 | 31 |
24 |
|
M22*1.5 |
10 |
14 |
22 |
22.2 |
10 | 31 |
24 |
|
M24*1.5 |
10 |
14 |
24 |
24.2 |
10 | 31 |
24/27 |
|
M25*1.5 |
13 |
18 |
25 |
25.2 |
12 | 37 |
30 |
|
M27*1.5 |
13 |
18 |
27 |
27,2 |
12 | 37 |
30 |
|
M28*1.5 |
13 |
18 |
28 |
28.2 |
12 | 37 |
30 |
|
M30*1.5 |
13 |
18 |
30 |
30.2 |
12 | 37 |
30/32 |
|
M32*1.5 |
18 |
25 |
32 |
32.2 |
12 | 42 |
40 |
|
M33*1.5 |
18 |
25 |
33 |
33.2 |
12 | 42 |
40 |
|
M36*1.5 |
18 |
25 |
36 |
36.2 |
12 | 42 |
40 |
|
M37*1.5 |
18 |
25 |
37 |
37.2 |
12 | 42 |
40 |
|
M40*1.5 |
22 |
32 |
40 |
40.2 |
15 | 48 |
50 |
|
M42*1.5 |
22 |
32 |
42 |
42.2 |
15 | 48 |
50 |
|
M47*1.5 |
22 |
32 |
47 |
47.2 |
15 | 48 |
50 |
|
M48*1.5 |
22 |
32 |
48 |
48.2 |
15 | 48 |
50/52 |
|
M50*1.5 |
32 |
38 |
50 |
50.2 |
15 | 50 |
57 |
|
M54*1.5 |
32 |
38 |
54 |
54.2 |
15 | 50 |
57 |
|
M56*1.5 |
32 |
38 |
56 |
56.2 |
15 | 50 |
57/59 |
|
M60*1.5 |
37 |
44 |
60 |
60.2 |
15 | 51 |
64 |
|
M63*1.5 |
37 |
44 |
63 |
63.2 |
15 | 51 |
64/68 |
|
M64*1.5 |
37 |
44 |
64 |
64.2 |
15 |
51 |
64/68 |
