EMC-Metall Kabelverschraubungen (NPT Gewinde)

Produktdetails

■ Charakteristik:
● Schraubenmutter, Gegenmutter und Körper: Messing vernickelt.
● Klemmbacke: UL erprobtes Nylon 66, 94V-2 (94V-0 auf Anfrage).
● Dichtungsring und Dichtung: ölbeständigen NBR (wetterbeständige EPDM, Naturkautschuk oder Silikon auf Anfrage).
● NPT Gewinde: In übereinstimmung mit der Norm ANSI/ASME B1.20.1.
● Standardfarben: Metallisches Silber.
● Schutzart: Bis IP68 (montieren Sie den Dichtungsring im angegebenen Klemmbereich).
● Temperaturbereich: Statische: -40℃ bis 100 ℃, kurzfristig: 120℃. dynamisch: -20℃ bis 80℃, kurzfristig: 100℃.
● Methode der Nutzung: Montieren die Verschraubung an das vorgebohrte Loch des Bedienfelds und mit der Gegenmutter befestigen. Die Kabel durch den Dichtung stecken und danach versiegeln die Kabel in Position zu halten.
■ Funktionen und Anwendungen:
Zur Kabel und Leitungen mit und ohne Innenmantel geeignet; Ebenfalls geeignet zur Weiterführung des Leitungsschirms zu einem anderen Anschluss; Niederohmiger Schirmkontakt, optimaler EMV-Schutz; hochleitfähige, flexible EMV-Kontaktfeder, dadurch einfache Installation verschiedener Schirmdurchmesser. Zur EMV-gerechten Erdung des Cu-Schirmgeflechts, oder bei Leitungen mit Cu-Wellenmantel in den Bereichen Elektro und Elektronik Technologien, Mess-Steuer- und Regeltechnik, Telekommunikations, Maschinen- und Anlagenbau, Automatisierungs, Wireless-Netzwerk-ODUs, Netzteile, Schalter, Anschlussdosen, überwachungskameras, Pflanzen Technik, usw.
■ Technische Spezifikationen:

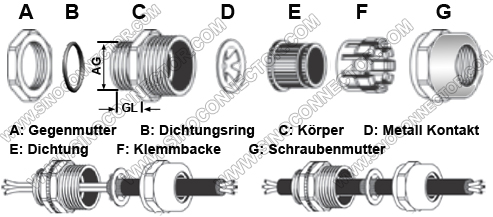

Gewinde	Kabelklemmbereich		AG (mm)	Lochdurchmesser (mm)	GL (mm)	H (mm)	Schraubenschlüssel (mm)
Gewinde	Min.(mm)	Max.(mm)	AG (mm)	Lochdurchmesser (mm)	GL (mm)	H (mm)	Schraubenschlüssel (mm)
NPT1/4”	3	6.5	13.7	13.7-14	8	18	14/15
NPT1/4”	4	8	13.7	13.7-14	8	20	17
NPT3/8”	4	8	17	17-17.3	15	20	17/18
NPT3/8”	5	10	17	17-17.3	15	21	20
NPT1/2”	6	12	21.2	21.2-21.5	13	22	22
NPT1/2”	10	14	21.2	21.2-21.5	13	23	24
NPT3/4”	13	18	26.2	26.2-26.5	15	25	30
NPT1”	18	25	33.3	33.3-33.6	16	30	40
NPT1-1/4”	18	25	42	42-42.3	18	30	40/44
NPT1-1/4”	22	32	42	42-42.3	18	35	50
NPT1-1/2”	22	32	48	48-48.3	18	35	50
NPT1-1/2”	32	38	48	48-48.3	18	38	57
NPT2”	37	44	60	60-60.3	18	40	64
