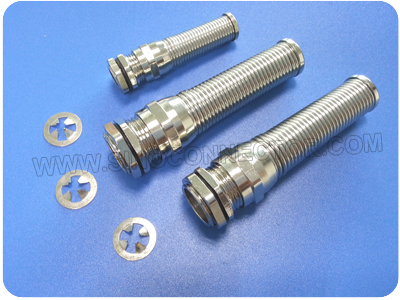

EMC Spirale Kabelverschraubung Metall (G Gewinde)

Produktdetails

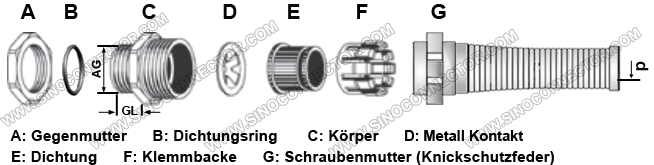

■ Charakteristik:
● Gegenmutter und Körper: Messing vernickelt.
● Schraubenmutter (knickschutzfeder): Edelstahl 1.4310 / SUS301.
● Klemmbacke: UL erprobtes Nylon 66, 94V-2 (94V-0 auf Anfrage).
● Dichtungsring und Dichtung: ölbeständigen NBR (wetterbeständige EPDM, Naturkautschuk oder Silikon auf Anfrage).
● G Gewinde: In Übereinstimmung mit der Norm ISO 228-1/JIS B 0202.
● Standardfarben: Metallisches Silber.
● Schutzart: Bis IP68 (montieren Sie den Dichtungsring im angegebenen Klemmbereich).
● Temperaturbereich: Statische: -40℃ bis 100 ℃, kurzfristig: 120℃. dynamisch: -20℃ bis 80℃, kurzfristig: 100℃.
● Methode der Nutzung: Montieren die Verschraubung an das vorgebohrte Loch des Bedienfelds und mit der Gegenmutter befestigen. Die Kabel durch den Dichtung stecken und danach versiegeln die Kabel in Position zu halten.
■ Anwendungen:
EMV-gerechte Kabelverschraubung mit zusätzlicher Zugentlastung und Knickschutzspirale zur Vermeidung von Kabelschäden beim Auftreten von Zugkräften. Zur Kabel und Leitungen mit und ohne Innenmantel geeignet; Ebenfalls geeignet zur Weiterführung des Leitungsschirms zu einem anderen Anschluss; Niederohmiger Schirmkontakt, optimaler EMV-Schutz; hochleitfähige, flexible EMV-Kontaktfeder, dadurch einfache Installation verschiedener Schirmdurchmesser. Zur EMV-gerechten Erdung des Cu-Schirmgeflechts, oder bei Leitungen mit Cu-Wellenmantel in den Bereichen Elektro und Elektronik Technologien, Mess-Steuer- und Regeltechnik, Telekommunikations, Maschinen- und Anlagenbau, Automatisierungs, Wireless-Netzwerk-ODUs, Netzteile, Schalter, Anschlussdosen, überwachungskameras, Pflanzen Technik, usw.
■ Technische Spezifikationen:
Gewinde Kabelklemmbereich AG
(mm) 		Lochdurchmesser
(mm) 		GL
(mm) 		H
(mm) 		d
(mm) 		Schraubenschlüssel
(mm)
Min.(mm) Max.(mm)
G1/4" 3 6.5 13.1 13.3 8 53 6.8 14/17
G1/4" 2 5 13.1 13.3 8 53 6.8 14/17
G1/4" 4 8 13.1 13.3 8 66 8.2 17
G3/8" 4 8 16.6 16.9 8 66 8.2 17/20
G3/8" 2 6 16.6 16.9 8 66 8.2 17/20
G3/8" 5 10 16.6 16.9 8 77 10.3 20
G1/2" 6 12 20.9 21.1 8 88 12.3 22/24
G1/2" 5 9 20.9 21.1 8 88 12.3 22/24
G1/2" 10 14 20.9 21.1 8 98 14.3 24
G3/4" 13 18 26.4 26.6 8 111 18.4 30
G/3/4" 9 16 26.4 26.6 8 111 18.4 30
