Metall Kabelverschraubungen mit Knickschutzfeder (PG Gewinde)

Produktdetails

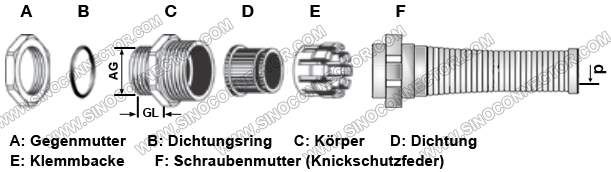

■ Charakteristik:
● Gegenmutter und Körper: Messing vernickelt.
● Schraubenmutter (Knickschutzfeder): Edelstahl 1.4310 / SUS301.
● Klemmbacke: UL erprobtes Nylon 66, 94V-2 (94V-0 auf Anfrage).
● Dichtungsring und Dichtung: ölbeständigen NBR (wetterbeständige EPDM, Naturkautschuk oder Silikon auf Anfrage).
● PG Gewinde: In Übereinstimmung mit der Norm DIN40430.
● Standardfarben: Metallisches Silber.
● Schutzart: Bis IP68 (montieren Sie den Dichtungsring im angegebenen Klemmbereich).
● Temperaturbereich: Statische: -40℃ bis 100 ℃, kurzfristig: 120℃. dynamisch: -20℃ bis 80℃, kurzfristig: 100℃.
● Methode der Nutzung: Montieren die Verschraubung an das vorgebohrte Loch des Bedienfelds und mit der Gegenmutter befestigen. Die Kabel durch den Dichtung stecken und danach versiegeln die Kabel in Position zu halten.
■ Anwendungen:
Kabelverschraubungen mit Knickschutzspirale zur Vermeidung von Kabelschäden beim Auftreten von Zugkräften. Angewendet zum Schutz gegen mechanische Beanspruchung, Staub, Wasser, Öl, Säure, Laugen, Alkohol und Lösungsmittel in den Bereichen Elektro und Elektronik Technologien, Maschinen, Telekommunikations, Wireless-Netzwerk-ODUs, Netzteile, Schalter, Anschlussdosen, Solar-PV-Module, Wechselrichter, Beleuchtungen, Displays, Verkehre, Signale, überwachungskameras, Pflanzen Technik, Installation und andere Instrumente, usw. Innovative Design für das Siegel und Klaue, großen Spannbereich, starker Widerstand gegen die Zugfestigkeit und die Kabel werden effektiv geschützt.
■ Technische Spezifikationen:

Gewinde	Kabelklemmbereich		AG (mm)	Lochdurchmesser (mm)	GL (mm)	H (mm)	d (mm)	Schraubenschlüssel (mm)
Gewinde	Min.(mm)	Max.(mm)	AG (mm)	Lochdurchmesser (mm)	GL (mm)	H (mm)	d (mm)	Schraubenschlüssel (mm)
PG7	3	6.5	12.5	12.7	5	55	6.8	14
PG7	2	5	12.5	12.7	5	55	6.8	14
PG9	4	8	15.2	15.4	6	66	8.2	17
PG9	2	6	15.2	15.4	6	66	8.2	17
PG11	5	10	18.6	18.8	6	77	10.3	20
PG11	3	7	18.6	18.8	6	77	10.3	20
PG13.5	6	12	20.4	20.6	6.5	88	12.3	22
PG13.5	5	9	20.4	20.6	6.5	88	12.3	22
PG16	10	14	22.5	22.7	6.5	98	14.3	24
PG16	7	12	22.5	22.7	6.5	98	14.3	24
PG21	13	18	28.3	28.5	7	111	18.4	30
PG21	9	16	28.3	28.5	7	111	18.4	30
