Polyamid Kabelverschraubung mit Multi-Dichteinsatz (NPT Gewinde)

Produkte

Startseite > Produkte > Polyamid Kabelverschraubung mit Multi-Dichteinsatz (NPT Gewinde)

Polyamid Kabelverschraubung mit Multi-Dichteinsatz (NPT Gewinde)

Produktdetails

■ Charakteristik:
● Schraubenmutter, Gegenmutter und Körper: UL erprobtes Nylon 66, 94V-2(94V-0 auf Anfrage).
● Dichtungsring und Multi-Dichteinsatz: ölbeständigen NBR (wetterbeständige EPDM, Naturkautschuk oder Silikon auf Anfrage).
● NPT Gewinde: In Übereinstimmung mit der Norm EN60423.
● Standardfarben: Grau RAL 7035, schwarz RAL 9005, andere Farben auf Anfrage.
● Schutzart: Bis IP68 (Montieren sie die Dichtungsring im angegebenen Klemmbereich).
● Temperaturbereich: Statische: -40℃ bis 100 ℃, kurzfristig: 120℃. dynamisch: -20℃ bis 80℃, kurzfristig: 100℃.
● Methode der Nutzung: Montieren die Verschraubung an das vorgebohrte Loch des Bedienfelds und mit der Gegenmutter befestigen. Die Kabel durch den Dichtung stecken und danach versiegeln die Kabel in Position zu halten.
■ Anwendungen:
Kabelverschraubungen mit Multi-Dichtungen ermöglichen den Durchgang von mehreren kleinen Kabel oder Drähte gleichzeitig und bieten hervorragende wasserdichte Leistung für jedes Kabel oder Draht. Mit Multi-Dichtungen, gibt es keine Notwendigkeit einen Kabelverschraubungen für jedes Kabel oder Draht zu verwenden, die Räume der Kabel oder Draht-Einträge reduziert werden kann (ideal für begrenzte Bereiche). Solche Kabelverschraubungen sind die besten Lösungen, um die Kosten, Räume und Arbeitszeit für die Verwendung auf den Innen- und Außen Ausrüstungen in Multi-Kabeleinführung Anwendungen zu minimieren. Angewendet zum Schutz gegen Staub, Wasser, Öl, Säure, Laugen, Alkohol und Lösungsmittel ist in den Bereichen Elektro und Elektronik Technologien, Maschinen, Telekommunikations, Wireless-Netzwerk-ODUs, Netzteile, Schalter, Anschlussdosen, Solar-PV-Module, Wechselrichter, Beleuchtungen, Displays, Verkehre, Signale, überwachungskameras, Pflanzen Technik, Installation und andere Instrumente, usw. Innovative Design für das Siegel und Klaue, großen Spannbereich, starker Widerstand gegen die Zugfestigkeit und die Kabel werden effektiv geschützt.
■ Technische Spezifikationen:

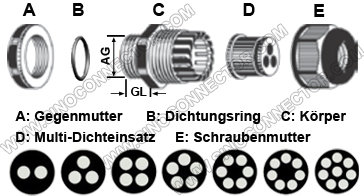

Gewinde	Kabelklemmbereich	AG (mm)	Lochdurchmesser (mm)	GL (mm)	H (mm)	Schraubenschlüssel (mm)
Gewinde	Anzahl Bohrungen x Durchmesser(mm)	AG (mm)	Lochdurchmesser (mm)	GL (mm)	H (mm)	Schraubenschlüssel (mm)
NPT3/8”	4 x 1.4	17	17-17.3	15	26	19
NPT3/8”	2 x 3	17	17-17.3	15	26	19
NPT3/8”	5 x 1.6	17	17-17.3	15	26	19
NPT3/8”	10 x 1.4	17	17-17.3	15	26	19
NPT1/2”	3 x 2	21.2	21.2-21.5	13	30	24
NPT1/2”	6 x 3	21.2	21.2-21.5	13	30	24
NPT1/2”	3 x 4	21.2	21.2-21.5	13	30	24
NPT1/2”	2 x 5	21.2	21.2-21.5	13	30	24
NPT3/4”	4 x 6	26.2	26.2-26.5	10	35	33
NPT3/4”	3 x 7	26.2	26.2-26.5	10	35	33
NPT3/4”	2 x 8	26.2	26.2-26.5	10	35	33
NPT3/4”	4 x 5	26.2	26.2-26.5	10	35	33
NPT1”	6 x 6.5	33.3	33.3-33.6	16	40	41/42
NPT1”	4 x 9	33.3	33.3-33.6	16	40	41/42
NPT1”	7 x 6	33.3	33.3-33.6	16	40	41/42
NPT1-1/2”	5 x 9	48	48-48.3	15	48	52/53
NPT1-1/2”	7 x 9	48	48-48.3	15	48	52/53
NPT1-1/2”	6 x 8	48	48-48.3	15	48	52/53
NPT1-1/2”	2 x 15	48	48-48.3	15	48	52/53
