Bucins metálicos com proteção EMC (Rosca PG longa)

Detalhes do produto

■ Características:

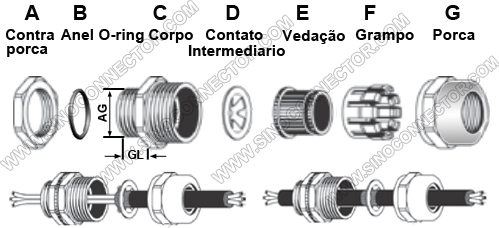

● Porca, Corpo e Contraporca: Latão niquelado.
● Grampo: Poliamida 66 com aprovação UL, 94V-2 (94V-0 opcional).
● Vedação e Anel O-ring: NBR resistente a óleo (EPDM resistente ao tempo, Borracha Natural ou Silicone opcional).
● Sistema de Rosca: De acordo com a norma DIN40430.
● Cores Padrão: Prata metálica.
● Grau de Proteção: Até IP68 (usado com Anel O-ring dentro do diámetro do cabo).
● Temperatura de Operação: Estático: -40℃ a 100℃, curto prazo: 120℃. Dinamica: -20℃ a 80℃, curto prazo: 100℃.
● Método de Utilização: Montar o prensa-cabo no orifício pré-perfurado do painel, usar contra-porca para corrigi-lo a bordo, inserir os cabos na borracha de vedação e depois apertar a porca para segurar os cabos na posição.
■ Funções e Aplicações:
Estes são perfeitos para proporcionar uma vedação à prova dágua e à prova de intempéries para cabo trançado em VSD e outros sistemas de controle sensíveis. Equipado com o contato metálico interno que são fixados no cabo de blindagem para fornecer 360 graus de ligação à terra - isto é essencial para a supressão efectiva de interferência eletromagnética dos cabos que transportam altos níveis de harmônicos. Amplamente utilizado nas áreas de eletrônica nas áreas de tecnologias de elétricos e eletrônicos, máquinas, telecomunicações, Odus de redes sem fio, fontes de alimentação, interruptores, caixas de junção, módulos solares fotovoltaicos, inversores, iluminação, displays, tráfegos, sinais, cameras de vigilancia, engenharias de plantas, instalação e outros instrumentos, etc.
■ Especificações:

Rosca	Diametro do Cabo		AG (mm)	Furo de Montagem (mm)	GL (mm)	H (mm)	Chave (mm)
Rosca	Min.(mm)	Max.(mm)	AG (mm)	Furo de Montagem (mm)	GL (mm)	H (mm)	Chave (mm)
PG7	3	6.5	12.5	12.7	10	19	14
PG9	4	8	15.2	15.4	10	20	17
PG11	5	10	18.6	18.8	10	21	20
PG13.5	6	12	20.4	20.6	10	22	22
PG16	10	14	22.5	22.7	10	23	24
PG21	13	18	28.3	28.5	12	25	30
PG29	18	25	37	37.2	12	29	40
PG36	22	32	47	47.2	15	35	50
PG42	32	38	54	54.2	15	37	57
PG48	37	44	59.3	59.5	15	38	64
