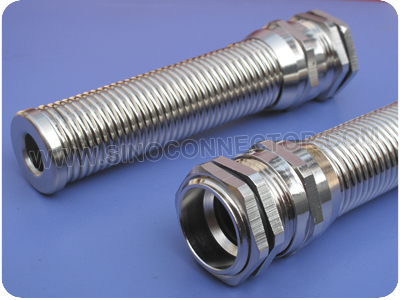

Prensa-cabos latão com protetor espiral (Rosca cônica NPT)

Detalhes do produto

■ Características:
● Corpo e Contraporca: Latão niquelado.
● Porca (protetor espiral): Aço inoxidável 1.4310/SUS301.
● Grampo: Poliamida 66 com aprovação UL, 94V-2 (94V-0 opcional).
● Vedação e Anel O-ring: NBR resistente a óleo (EPDM resistente ao tempo, Borracha Natural ou Silicone opcional).
● Sistema de Rosca: De acordo com a norma ANSI/ASME B 1.20.1.
● Cores Padrão: Prata metálica.
● Grau de Proteção: Até IP68 (usado com Anel O-ring dentro do diámetro do cabo).
● Temperatura de Operação: Estático: -40℃ a 100℃, curto prazo: 120℃. Dinâmica: -20℃ a 80℃, curto prazo: 100℃.
● Método de Utilização: Montar o prensa-cabo no orifício pré-perfurado do painel, usar contraporca para corrigi-lo a bordo, inserir os cabos na borracha de vedação e depois apertar a porca para segurar os cabos na posição.
■ Funções e Aplicações:
Prensa-cabos metálicos com protetor espiral podem limitar a flexão de cabo para evitar torção excessiva e proteger o revestimento do cabo contra a ruptura no ponto de flexão para reduzir o risco de fuga de eletricidade e podem atender uma ampla variedade de requisitos elétricos em vários ambientes. Com sua capacidade excepcional na resistência às intempéries, forte resistência à tração, alto desempenho impermeável e alta segurança e estabilidade, tais prensa-cabos são os melhores sistemas de entrada de cabos utilizados para ligar e prender cabos flexíveis em equipamentos portáteis, máquinas, telecomunicações, redes sem fio, fontes de alimentação, interruptores, caixas de junção, módulos solares fotovoltaicos, displays, câmeras de vigilância, engenharias de plantas, instalação e outros instrumentos, etc.
■ Especificações:

Rosca	Diâmetro do Cabo		AG (mm)	Furo de Montagem (mm)	GL (mm)	H (mm)	d (mm)	Chave (mm)
Rosca	Min.(mm)	Max.(mm)	AG (mm)	Furo de Montagem (mm)	GL (mm)	H (mm)	d (mm)	Chave (mm)
NPT1/4"	3	6.5	13.7	13.7-14	8	53	6.8	14/15
NPT1/4"	2	5	13.7	13.7-14	8	53	6.8	14/15
NPT1/4"	4	8	17	17-17.3	8	66	8.2	17/19
NPT 3/8"	4	8	17	17-17.3	15	66	8.2	17/19
NPT 3/8"	2	6	17	17-17.3	15	66	8.2	17/19
NPT3/8"	5	10	17	17-17.3	15	77	10.3	20
NPT 1/2"	6	12	21.2	21.2-21,5	13	88	12.3	22/24
NPT 1/2"	5	9	21.2	21.2-21.5	13	88	12.3	22/24
NPT1/2"	10	14	21.2	21.2-21.5	13	98	14.3	24
NPT 3/4"	13	18	26.2	26.2-26.5	15	111	18.4	30/33
NPT 3/4"	9	16	26.2	26.2-26.5	15	111	18.4	30/33
