Prensa-cabos nylon com alívio de tração (Rosca métrica)

Detalhes do produto

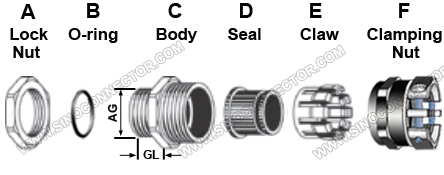

■ Características:
● Grampo, Corpo e Contraporca: Poliamida 66 com aprovação UL, 94V-2 (94V-0 opcional).
● Contra com braçadeiras: Liga de plástico de pulverização em preta.
● Vedação e Anel O-ring: NBR resistente a óleo (EPDM resistente às intempéries, Borracha Natural ou Silicone opcional).
● Sistema de Rosca: De acordo com a norma EN60423.
● Cores Padrão: Preta RAL9005.
● Grau de Proteção: Até IP68 (usado com Anel O-ring dentro do diámetro de cabo).
● Temperatura de Operação: Estático: -40℃ a 100℃, curto prazo: 120℃. Dinamica: -20℃ a 80℃, curto prazo: 100℃.
● Função: Projetado com braçadeira do parafuso, pode apertar os cabos firmemente para fornecer extra resistência à tração e proteção dos cabos sem danos.
● Método de Utilização: Montar o prensa-cabo no orifício pré-perfurado do painel, usar contra-porca para corrigi-lo a bordo, inserir os cabos na borracha de vedação e depois apertar a porca para segurar os cabos na posição.
■ Aplicações:
Prensa-cabos nylon com alívio de tração são usados para fixar cabos para fornecer uma protecção eficaz contra dobra, poeira, água, óleo, ácido, alcalino, álcool, solventes nas áreas de tecnologias de elétricos e eletrônicos, máquinas, telecomunicações, Odus de redes sem fio, fontes de alimentação, interruptores, caixas de junção, módulos solares fotovoltaicos, inversores, iluminação, displays, tráfegos, sinais, cameras de vigilancia, engenharias de plantas, instalação e outros instrumentos, etc. Desenho inovador para a borracha de vedação e grampo, amplio diametro do cabo, forte resistência contra a resistência à tração e assim ele pode proteger os cabos efetivamente.
■ Especificações:

Rosca	Diametro do Cabo		AG (mm)	Furo de Montagem (mm)	GL (mm)	H (mm)	Chave (mm)
Rosca	Min.(mm)	Max.(mm)	AG (mm)	Furo de Montagem (mm)	GL (mm)	H (mm)	Chave (mm)
M14*1.5	4	8	14	14.2	8	31	19
M16*1.5	4	8	16	16.2	8	31	19
M16*1.5	5	10	16	16.2	8	35	22
M18*1.5	5	10	18	18.2	8	35	22
M20*1.5	6	12	20	20.2	9	37	24
M20*1.5	10	14	20	20.2	10	38	27
M22*1.5	10	14	22	22.2	10	38	27
M25*1.5	13	18	25	25.2	10	42	33
M27*1.5	13	18	27	27.2	10	42	33
M32*1.5	18	25	32	32.2	12	50	41/42
M40*1.5	22	32	40	40.2	14	60	52/53
M50*1.5	32	38	50	50.2	14	61	60/61
M63*1.5	37	44	63	63.2	14	62	64/65
