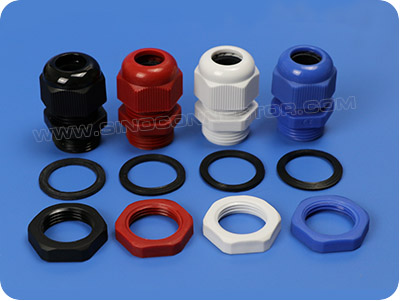

■ Características:
● Cuerpo,Tuerca y Contratuerca: Poliamida 66 homologado UL,94V-2 (94V-0 opcional).
● Junta y Arandela: NBR resistente al aceite (EPDM resistente al clima,Caucho natural o Silicona opcional).
● Sistema Roscado: De acuerdo con la norma BS.21 o BS.2779.
● Colores Estándares: Gris RAL7035, negro RAL9005, otros colores están disponibles a petición.
● Grado de Protección: Hasta IP68 (montar la Arandela dentro del rango de sujeción).
● Temperatura de Operación: Estático: -40℃ a 100℃, corta plazo: 120℃. Dinámico: -20℃ a 80℃, corto plazo: 100℃.
● Modo de Uso: Montar el prensaestopa en el orificio del panel pre-perforado, utilizar contratuerca para fijarlo a bordo, insertar los cables en la junta y luego apretar la tuerca para sostener los cables en su posición.
■ Aplicaciones:
Se utiliza para la fijación de cables para proporcionar una protección efectiva contra el polvo, agua, aceite, ácido, alcalino, alcohol, disolventes en los campos de las tecnologías eléctricas y electrónicas, maquinarias, telecomunicaciones, ODUs de redes inalámbricas, fuentes de alimentación, interruptores, cajas de conexión, módulos PV solares , inversores, equipos de luces, pantallas, tráficos, señales, cámaras de vigilancia, ingenierías de plantas, instalación y otros instrumentos, etc. Diseño innovador para la junta y grapa de sujeción, amplio rango de sujeción, fuerte resistencia contra la resistencia a la tracción, así se puede proteger los cables con eficacia.
■ Especificaciones:
Rosca |
Rango de Sujeción |
AG |
Taladro de Montaje |
GL |
H |
Llave |
|
Min.(mm) |
Max.(mm) |
||||||
BSP1/4" |
3 |
6.5 |
13.2 |
13.2-13.5 |
8 |
20 |
15 |
BSP3/8" |
5 |
10 |
16.7 |
16.7-17 |
8 |
24 |
22 |
BSP1/2" |
6 |
12 |
21 |
21-21.3 |
9 |
27 |
24 |
BSP3/4" |
13 |
18 |
26.4 |
26.4-26.7 |
11 |
30 |
33 |
BSP1" |
18 |
25 |
33.3 |
33.3-33.6 |
12 |
38 |
42 |
BSP1-1/4" |
22 |
32 |
41.9 |
41.9-42.2 |
13 |
45 |
53 |
BSP1-1/2" |
32 |
38 |
47.8 |
47.8-48.1 |
14 |
47 |
65 |
BSP2" |
37 |
44 |
59.6 |
59.6-59.9 |
15 |
47 |
65 |
