Inicio > Productos > Prensacables CEM de acero inoxidable (Rosca PG y métrica)

Prensacables CEM de acero inoxidable (Rosca PG y métrica)

Detalles del producto

■ Características:

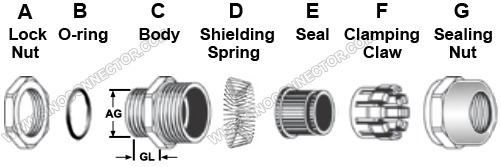

● Material: Tuerca, Contratuerca y Cuerpo fabricados en acero inoxidable (AISI304, AISI316 o AISI316L).
● Contacto de escudo: Fabricado en acero inoxidable.
● Inserto de Plástico: Poliamida 66 homologado UL,94V-2 (94V-0 está disponible bajo pedido).
● Junta y Anillo "O": NBR resistente al aceite (disponible en EPDM resistente al clima o Goma de silicona).
● Rosca PG: Según la norma alemana DIN 40430.
● Rosca métrica: Según la norma europea EN 60423.
● Color estándar: Color metalizado.
● Grado de protección: Hasta IP68 (ensamblado junto con la junta tórica dentro del rango del cable).
● Temperatura de trabajo: Estática: -40 ℃ a 100 ℃, corto plazo: 120 ℃. Dinámico: -20 ℃ a 80 ℃, corto plazo: 100 ℃.
■ Funciones y Aplicaciones:
Estos Prensaestopas son perfectos para proporcionar un rendimiento de sellado impermeable y resistente a la intemperie para cable trenzado en VSD y otros sistemas de control sensibles. Equipado con el contacto de escudo interno que se fija en el cable apantallado para proporcionar 360 grados de toma de tierra - esto es esencial para la supresión efectiva de interferencias electromagnéticas de cables que llevan los altos niveles de armónicos. Utilizado en los campos de las tecnologías eléctricas y electrónicas, maquinarias, telecomunicaciones, ODUs de redes inalámbricas, fuentes de alimentación, interruptores, cajas de conexión, módulos PV solares , inversores, equipos de luces, pantallas, tráficos, señales, cámaras de vigilancia, ingenierías de plantas, instalación y otros instrumentos, etc.
■ Especificaciones:

Rosca	Rango de Sujeción		AG (mm)	Orificio de Montaje (mm)	GL (mm)	H (mm)	Llave (mm)
Rosca	Mín.(mm)	Máx.(mm)	AG (mm)	Orificio de Montaje (mm)	GL (mm)	H (mm)	Llave (mm)
PG7	3	6.5	12.5	12.5-12.8	7	19	14
PG7	4	8	12.5	12.5-12.8	8	20	18
PG9	4	8	15.2	15.2-15.5	8	20	18
PG9	5	10	15.2	15.2-15.5	8	21	20
PG11	5	10	18.6	18.6-18.9	8	21	20
PG13.5	6	12	20.4	20.4-20.7	8	22	22
PG13.5	10	14	20.4	20.4-20.7	8	23	24
PG16	10	14	22.5	22.5-22.8	9	23	24
PG21	13	18	28.3	28.3-28.6	9	26	30
PG21	9	16	28.3	28.3-28.6	9	26	30
PG29	18	25	37	37-37.3	10	30	40
PG29	13	20	37	37-37.3	10	30	40
PG36	25	33	47	47-47.3	11	35	50
PG36	20	26	47	47-47.3	11	35	50
PG42	32	38	54	54-54.3	12	38	55
PG42	25	31	54	54-54.3	12	38	55
PG48	37	44	59.3	59.3-59.6	13	41	65
PG48	29	35	59.3	59.3-59.6	13	41	65

Rosca	Rango de Sujeción		AG (mm)	Orificio de Montaje (mm)	GL (mm)	H (mm)	Llave (mm)
Rosca	Mín.(mm)	Máx.(mm)	AG (mm)	Orificio de Montaje (mm)	GL (mm)	H (mm)	Llave (mm)
M12*1.5	3	6.5	12	12-12.3	7	19	14
M12*1.5	4	8	12	12-12.3	8	19	18
M14*1.5	4	8	14	14-14.3	8	20	18
M16*1.5	4	8	16	16-16.3	8	20	18
M16*1.5	5	10	16	16-16.3	8	21	20
M18*1.5	5	10	18	18-18.3	8	21	20
M20*1.5	6	12	20	20-20.3	8	22	22
M20*1.5	10	14	20	20-20.3	8	23	24
M22*1.5	10	14	22	22-22.3	9	23	24
M24*1.5	10	14	24	24-24.3	9	25	27
M25*1.5	10	14	25	25-25.3	9	25	27
M25*1.5	10	16	25	25-25.3	9	25	30
M25*1.5	13	18	25	25-25.3	9	25	30
M27*1.5	13	18	27	27-27.3	9	25	30
M28*1.5	13	18	28	28-28.3	9	26	32
M30*1.5	13	18	30	30-30.3	9	26	32
M32*1.5	15	22	32	32-32.3	10	26	34
M33*1.5	15	22	33	33-33.3	10	27	36
M36*1.5	18	25	36	36-36.3	10	30	40
M37*1.5	18	25	37	37-37.3	10	30	40
M40*1.5	18	25	40	40-40.3	11	32	45
M42*1.5	22	30	42	42-42.3	11	32	45
M47*1.5	25	33	47	47-47.3	11	35	50
M48*1.5	25	33	48	48-48.3	11	35	50/52
M50*1.5	32	38	50	50-50.3	12	37	55
M54*1.5	32	38	54	54-54.3	12	38	57
M56*1.5	32	38	56	56-56.3	12	38	55/60
M60*1.5	37	44	60	60-60.3	13	40	65
M63*1.5	37	44	63	63-63.3	13	40	65/66
M64*2	37	44	64	64-64.3	13	40	65/68
M72*2	42	52	72	72-72.3	15	42	75
M80*2	55	62	80	80-80.3	15	45	85
M88*2	65	70	88	88-88.3	15	47	95
M100*2	78	84	100	100-100.3	15	55	110
