Prensaestopas metálicos EMC con resistencia a la tracción (Rosca Métrica larga)

Detalles del producto

■ Características:

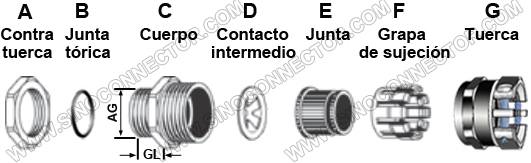

● Cuerpo,Tuerca con abrazaderas y Contratuerca: Latón niquelado.
● Grapa de Sujeción: Poliamida 66 homologado UL,94V-2 (94V-0 opcional).
● Junta y Junta tórica: NBR resistente al aceite (EPDM resistente al clima,Caucho natural o Silicona opcional).
● Sistema Roscado: De acuerdo con la norma europea EN60423.
● Colores Estándares: Plata metálica.
● Grado de Protección: Hasta IP68 (cuando se monta con junta tórica dentro del rango de sujeción).
● Temperatura de Operación: Estático: -40℃ a 100℃, corta plazo: 120℃. Dinámico: -20℃ a 80℃, corto plazo: 100℃.
● Modo de Uso: Montar el prensaestopa en el orificio del panel pre-perforado, utilizar contratuerca para fijarlo a bordo, insertar los cables en la junta, apretar la tuerca para sostener los cables en su posición, finalmente apretar los dos tornillos con un destornillador.
■ Funciones y Aplicaciones:
Equipados con el disco de contacto metálico interior que puede ponerse en contacto con el blindaje del cable blindado para proporcionar 360 grados de puesta a tierra, Prensaestopas metálicos EMC con abrazaderas de sujeción ayudan a lograr una unión EMC de baja resistencia que está unido para resistir a la interferencia de la radiación electromagnética de cables que transporten altos niveles de armónicos. Debido a este disco de contacto de puesta a tierra, los prensaestopas pueden proporcionar la protección EMC continua contra la interferencia electromagnética. Además, los Prensaestopas metálicos EMC con dos abrazaderas de sujeción están diseñados para sujetar firmemente los cables para proporcionar resistencia a la flojedad y el deslizamiento debido a la tracción. Con su excepcional capacidad de anti corrosión, resistencia química y resistencia a la intemperie, protección contra la llama, máxima resistencia a la extracción así como alta seguridad y estabilidad, tales prensaestopas son ampliamente utilizados para conectar y sujetar los cables en equipos eléctricos, máquinas móviles, telecomunicaciones, comunicación de red, control automático, fuentes de alimentación, interruptores, motores, cajas de distribución, módulos fotovoltaicos solares, inversores, equipos de luces, pantallas, cámaras de vigilancia, ingenierías de plantas, metros e instrumentos, etc.
■ Especificaciones:

Rosca	Rango de sujeción		AG (mm)	Taladro de Montaje (mm)	GL (mm)	H (mm)	Llave (mm)
Rosca	Mín. (mm)	Máx. (mm)	AG (mm)	Taladro de Montaje (mm)	GL (mm)	H (mm)	Llave (mm)
M12*1.5	3	6.5	12	12.2	10	25	14
M12*1.5	4	8	12	12.2	10	27	17
M14*1.5	4	8	14	14.2	10	27	17
M16*1.5	4	8	16	16.2	10	27	17
M16*1.5	5	10	16	16.2	10	29	20
M18*1.5	5	10	18	18.2	10	29	20
M20*1.5	6	12	20	20.2	10	31	22
M20*1.5	10	14	20	20.2	10	31	24
M22*1.5	10	14	22	22.2	10	31	24
M24*1.5	10	14	24	24.2	10	31	24/27
M25*1.5	13	18	25	25.2	12	37	30
M27*1.5	13	18	27	27,2	12	37	30
M28*1.5	13	18	28	28.2	12	37	30
M30*1.5	13	18	30	30.2	12	37	30/32
M32*1.5	18	25	32	32.2	12	42	40
M33*1.5	18	25	33	33.2	12	42	40
M36*1.5	18	25	36	36.2	12	42	40
M37*1.5	18	25	37	37.2	12	42	40
M40*1.5	22	32	40	40.2	15	48	50
M42*1.5	22	32	42	42.2	15	48	50
M47*1.5	22	32	47	47.2	15	48	50
M48*1.5	22	32	48	48.2	15	48	50/52
M50*1.5	32	38	50	50.2	15	50	57
M54*1.5	32	38	54	54.2	15	50	57
M56*1.5	32	38	56	56.2	15	50	57/59
M60*1.5	37	44	60	60.2	15	51	64
M63*1.5	37	44	63	63.2	15	51	64/68
M64*1.5	37	44	64	64.2	15	51	64/68
